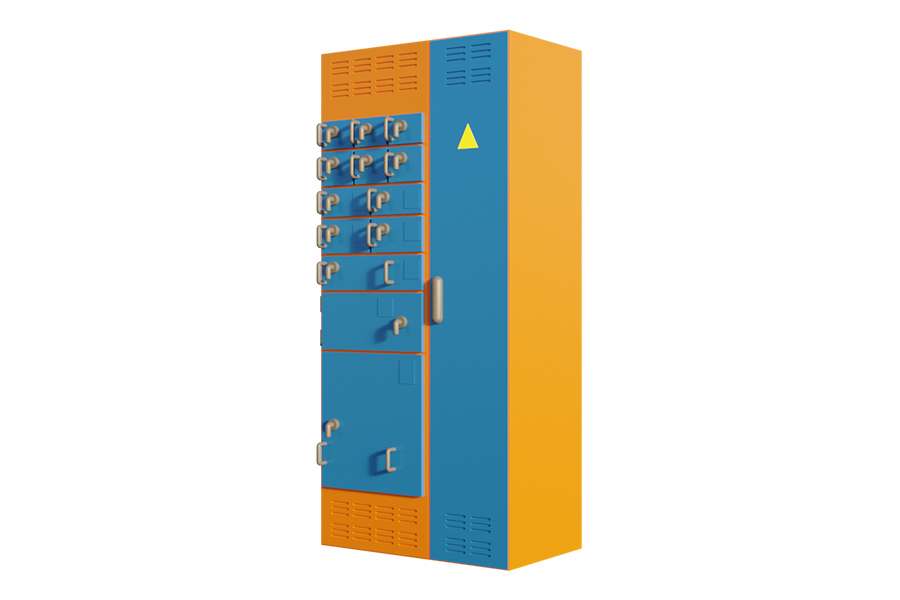

Низковольтные комплектные устройства

Назначение

Предназначено для приёма и распределения электрической энергии трёхфазного переменного тока 50 Гц напряжением 0,4кВ; 0,66кВ или 0,69кВ в сетях с глухозаземлённой или изолированной нейтралью, для управления электрооборудованием, и его защиты от токов короткого замыкания и перегрузок. Применяется в составе систем электроснабжения, управления и автоматики в качестве распределительных щитов (РЩ, ГРЩ), распределительных устройств со стороны низкого напряжения трансформаторных подстанций 35/10, щитов и шкафов станций управления.

Технические характеристики

Род тока главных цепей

Переменный трехфазный
Номинальное напряжение, кВ

0,4; 0,69
Частота переменного тока, Гц

50
Род тока и величина напряжения оперативных цепей, В

Переменный 220; Постоянный 220
Номинальное напряжение изоляции, кВ

0,69; 1
Категория перенапряжения

III - IV
Номинальный ток сборных шин, А

100; 160; 250; 320; 400; 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000
Ток электродинамической стойкости, кА

5; 9; 13; 16; 20; 31; 40; 46; 51; 53; 66; 86; 106; 132
Ток термической стойкости в течение 1 сек, кА

2; 4; 6; 7; 9; 14; 18; 21; 23; 24; 30; 39; 48; 60
Система заземления

TN-C, TN-C-S, TN-S, TT, IT
Вид внутреннего разделения по ГОСТ Р 51321.1

1; 2а; 2b; 3a; 3b; 4a; 4b
Вид обслуживания

Односторонее; Двустороннее

Преимущества

НКУ с выкатными модулями используются в условиях, когда недопустима длительная остановка технологического процесса.
Извлечение выкатного модуля и его возврат в секцию может выполняться без снятия напряжения со всей секции.
Выкатные модули имеют тестовое положение для проверки работоспособности без включения нагрузки.
В выкатных модулях могут быть реализованы функции управления и распределения электрической энергии в одном конструктиве.
Выкатные модули безопасны в обслуживании, все токоведущие части недоступны для случайного прикосновения.
Модульная конструкция НКУ позволяет создавать электроустановки различных конфигураций и размеров, не требующих больших площадей помещений.
Возможно применение выкатных модулей различных габаритов, в зависимости от мощности подключаемой нагрузки, типа и количества аппаратуры защиты и коммутации автоматики управления и сигнализации.
Конструкция НКУ позволяет укомплектовать конструктив и выкатные модули необходимыми комплектующими для решения смежных задач энергоснабжения объекта.
НКУ изготавливается и поставляется полностью в собранном состоянии, либо в виде отдельных транспортных секций шириной 400, 500, 600, 800, 900, 1000 или 1200 мм.
НКУ может быть одностороннего или двустороннего исполнения, что позволяет вписать его в различные габаритные размеры.

Конструкция

В основе несущей конструкции и оболочки НКУ используются конструктивные элементы собственной разработки. Состав НКУ определяется техническими требованиями, в него могут входить: шкаф ввода (ШВ), шкаф секционного выключателя (ШВС), шкаф отходящих линий (ШОЛ), шкафы с устройствами плавного пуска (ШУПП), шкафы с преобразователями частоты (ШПЧ), шкафы компенсации реактивной мощности (ШКРМ) и шинные мосты (ШМ).

Для соединения транспортных секций на объекте установки в комплекте поставки имеются все необходимые комплекты монтажных частей. Может изготавливаться в однорядном, двухрядном, многорядном, Г-образном и П-образном исполнении. При этом возможно размещение секций щита «спина к спине», в смежных помещениях, в одном помещении с организацией коридора обслуживания.

Выкатные модули

Конструктив НКУ позволяет укомплектовывать изделия выкатными модулями для различных номинальных токов. Наши модули могут укомплектовываться дополнительными контактами состояния элементов, органами управления смежными системами (вентиляция, инженерные системы и т. д.), а также различного рода измерителями и узлами учёта.

Наполнение модулей осуществляется на базе оборудования проверенных отечественных и зарубежных вендоров. Наполнение может меняться в зависимости от требований Заказчика.

Опции

Автоматическое Включение Резерва (АВР). Может быть реализована любая логика работы на базе любых программируемых логических устройств.
Интегрированная система мониторинга и диспетчеризации. НКУ могут быть укомплектованы системой сбора и обработки данных, система поддерживает любой протокол передачи данных на верхний уровень.
Контроль и управление газо-поршневыми (ГПГУ) и дизель-генераторными (ДГУ) установками. Интегрируются непосредственно в систему мониторинга НКУ.
Контроль и управление источниками бесперебойного питания (ИБП).
Контроль и управление смежными инженерными системами (вентиляция, отопление, СКУД и т. д.)

Условия эксплуатации

Характеристика	Значение
Климатическое исполнение	УХЛ3.1 по ГОСТ 15150
Температура окружающего воздуха	от — 10°С до +40°С
Высота установки над уровнем моря	до 1000 м. Допускается эксплуатация НКУ на высоте над уровнем Моря более 1000 м, с учетом снижения диэлектрической прочности воздуха.
Атмосферное давление	от 86,6 до 106,7 кПа (от 650 до 800 мм рт. ст.)
Влажность воздуха	50% при температуре +40°С и 90% при температуре +20°С
Окружающая среда	Не взрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, разрушающих металлы и изоляцию. Содержание в окружающей среде коррозионно-активных агентов для атмосферы типа II (промышленная) по ГОСТ 15150.

Наши преимущества

Конструктив наших НКУ позволяет укомплектовывать изделия выкатными модулями для различных номинальных токов и с различным функциональным наполнением.

Наши модули могут укомплектовываться дополнительными контактами состояния элементов, органами управления смежными системами (вентиляция, инженерные системы и т. д.), а также различного рода измерителями и узлами учёта.

Наполнение самих модулей может быть осуществлено на базе оборудования целого ряда вендоров, как отечественных так и зарубежных, в зависимости от требований Заказчика.
