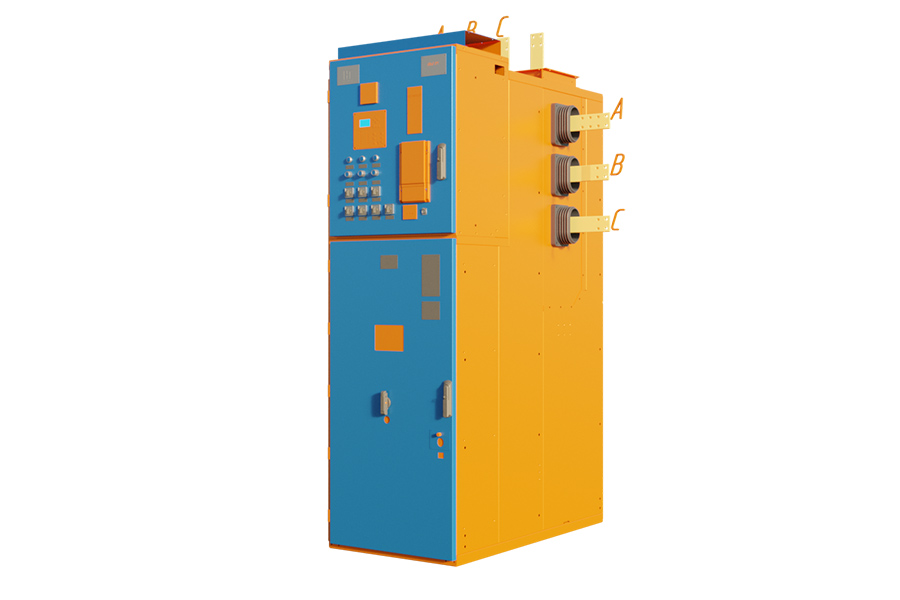

Преимущества

• Корпус из стали с алюмоцинковым покрытием разделен на функциональные отсеки, каждый из которых оснащен отдельным каналом для сброса избыточного давления, что обеспечивает защиту персонала при внутренних дуговых коротких замыканиях;
• Безопасность эксплуатации КРУ обеспечивается системой встроенных блокировок в соответствии с требованиями ГОСТ и ПУЭ;
• Простота монтажа и наладки обеспечиваются удобным доступом к местам крепления шкафов КРУ, кабельных и шинных присоединений;
• Высокая надежность конструкции и входящего в состав КРУ оборудования сводит к минимуму затраты на ремонт и техническое обслуживание;
• Цепи вторичных коммутаций, проложенные в металлических кабель-каналах, обеспечивают их защиту и высокую помехозащищенность;
• Широкая линейка применяемых силовых выключателей отечественного и зарубежного производства обеспечивает гибкость при принятии более выгодного технико-экономического решения;
• Смотровые окна и светодиодное освещение, не требующее замены в течение всего срока эксплуатации, обеспечивают возможность визуального контроля внутреннего пространства КРУ;
• Применение трансформаторов с гибкими выводами вторичных обмоток исключает необходимость протяжки винтовых соединений.

Классификация исполнений шкафов КРУ серии

Конструкция

Конструкция шкафов КРУ соответствует требованиям ГОСТ 14693, ГОСТ 12.2.007.0, ГОСТ 12.2.007.4.

Выкатной элемент в КРУ серии имеет два фиксированных положения: рабочее и контрольное.

Фиксирующие устройства обеспечивают закрепление выкатного элемента, исключающее возможность его самопроизвольного перемещения при работе всех механизмов шкафа как в нормальном режиме, так и при коротком замыкании.

В шкафах КРУ предусмотрены следующие конструктивные решения, обеспечивающие безопасность обслуживающего персонала:

• токоведущие части главных цепей, которые остаются или могут оказаться под напряжением после выведения выдвижного элемента в ремонтное положение, автоматически закрываются шторками, имеющими приспособления для их запирания;

• на шторках нанесены предостерегающие надписи или знаки безопасности по ГОСТ12.4.026;

• корпус выдвижного элемента имеет два непрерывных электрических контакта с корпусом шкафа КРУ в рабочем, контрольном и во всех промежуточных между рабочим и контрольным положениях выдвижного элемента.

Конструкция шкафов КРУ и токопроводов обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, заключенным в оболочку и защиту оборудования от попадания твердых инородных тел в соответствии со степенью зашиты IP30.

В КРУ обеспечивается локализация аварии внутри шкафа или монтажной единицы при возникновении дугового короткого замыкания в соответствии с ГОСТ 14693 при времени воздействия электрической дуги не более 0,2 с. Ограничение указанного времени обеспечивается установкой разгрузочных клапанов с конечными выключателями и фотодатчиков в сочетании с электрическими схемами релейной защиты.

В шкафах КРУ предусмотрены следующие механические и электрические блокировки:

• блокировка, не допускающая перемещения выдвижного элемента из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном положении выключателя, установленного на выдвижном элементе.

• блокировка, не допускающая включение выключателя, установленного на выдвижном элементе, при положении выдвижного элемента в промежутке между рабочим и контрольным положениями;

• блокировка, не допускающая перемещение выдвижного элемента из контрольного положения в рабочее положение при включенных ножах заземления;

• блокировка, не допускающая вкатывание и выкатывание выдвижного элемента с разъединяющими контактами главных цепей под нагрузкой;

• блокировка, не допускающая включение ножей заземления в шкафу секционирования с разъединяющими контактами главной цепи при рабочем положении выдвижного элемента с включателем;

• блокировка, не допускающая включения вводного или межсекционного выключателя, при включенных ножах заземления сборных шин на секции.

Отличительные особенности

• разделение ячейки на отсеки: релейный, отсек выключателя, отсек сборных шин, отсек линейных шин;
• нижнее расположение сборных шин;
• напольное расположение высоковольтного выключателя;
• наличие различных блокировок для защиты от ошибочных операций при ремонте и обслуживании;
• применение в качестве коммутационного аппарата вакуумных выключателей элегазовых выключателей, маломасляных выключателей;
• построение схем вспомогательных соединений на базе электромеханических реле, а также микропроцессорных устройств РЗА;
• наличие полного комплекта схем главных цепей и цепей вторичной коммутации, удовлетворяющих требованиям Заказчика;
• возможность стыковки с другими типами КРУ при помощи переходных панелей.

Климатическое исполнение

Номинальные значения климатических факторов – по ГОСТ 15150 и ГОСТ 15543.1

При этом:

• диапазон температуры окружающего шкафа КРУ воздуха принимается:
  • от минус 5 до плюс 40 ̊С – для шкафов КРУ без установки подогревателей в их отсеке;
  • от минус 25 до плюс 40 ̊С – для шкафов КРУ с установкой электроподогревателей в релейном шкафу;
• тип атмосферы II (промышленная) по ГОСТ 15150;
• высота над уровнем моря — не более 1000 м;
• КРУ серии ЧЭАЗ-63, устанавливаемые на морские суда и плавучие сооружения, должны надежно работать в условиях относительной влажности воздуха 75±3% при температуре +45±2ºС или 80±3% при температуре +40±2ºС, а также при относительной влажности воздуха 95±3% при температуре +25±2ºС.
• окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.

* При необходимости эксплуатации шкафов КРУ при температуре окружающей среды выше 35°С номинальные токи шкафов исполнения от 1600 до 3150А принимаются на 5% ниже устанавливаемых паспортных значений.
