Преимущества Комплектных трансформаторных подстанций в металлической оболочке:

• Могут транспортироваться любым видом транспорта, их удобно использовать в районах со слаборазвитой инфраструктурой.
• Компактность.
• КТП и КРП поставляются блоками полной заводской готовности.
• Быстрый монтаж и ввод в эксплуатацию.
• Возможность изготовления схем любой степени сложности.
• Применение высококачественных материалов и комплектующих, комплектация высококачественным оборудованием собственного производства.
• Климатическое исполнение – УХЛ1.
• Степень защиты – IP 23.
• Срок службы – не менее 25 лет.

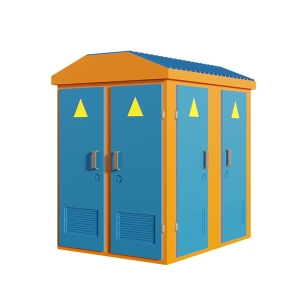

ОПИСАНИЕ ИЗДЕЛИЯ

Комплектная трансформаторная подстанция представляет собой сварную конструкцию из гнутых металлических профилей с двухскатной крышей. Внутри КТП разделена на три отсека: трансформаторный отсек, устройство со стороны высокого напряжения (УВН), распределительное устройство со стороны низкого напряжения (РУНН). Обслуживание трансформатора осуществляется через распашные ворота. Подключение силового трансформатора выполняется шинами, либо гибкими связями по соглашению с заказчиком. Для обеспечения естественной вентиляции на дверях и стенах отсеков установлены жалюзийные решетки, обеспечивающие охлаждение оборудования при эксплуатации. Двери отсеков оборудованы фиксаторами, которые удерживают их в открытом положении при проведении ремонтных и профилактических работ. На всех дверях оборудована система запоров с внутренним замком для защиты от несанкционированного доступа к оборудованию.

Устройство УВН зависит от типа подстанции и комплектуется различными коммутационными аппаратами: выключателями нагрузки, разъединителями, высоковольтными предохранителями.

• «Ввод» — предназначен для подачи высокого напряжения и отключения, для производства ремонтных работ с наложением заземляющих ножей.
• «Трансформатор» — предназначен для включения и отключения силового трансформатора.
• «Отходящая линия» — предназначена для включения и отключения отходящей линии высокого напряжения и заземления при проведении ремонтных работ.
• «Секционная» — выполняет функцию переключения силовых трансформаторов на дублирующий ввод высокого напряжения.

Линия 10кВ присоединяется к УВН через высоковольтный портал, установленный на крыше «воздушный ввод», или кабелем через технологический проем в основании подстанции «кабельный ввод»

«Воздушный ввод» выполнен отдельной съемной конструкцией и имеет фланцевое соединение с КТП.

Устройство РУНН состоит из низковольтной сборки. В сборке располагается вводной рубильник или вводной рубильник с вводным автоматическим выключателем, трансформаторы тока, амперметры, вольтметр, отходящие линии на стационарно установленных автоматических выключателях типа ВА или рубильниках с предохранителями типа РПС, фидер уличного освещения на фотореле, счетчик электроэнергии. Техническая служба предприятия готова рассмотреть и разработать установку других элементов в РУНН.

Устанавливается дополнительно по заказу потребителя: внутреннее освещение, трансформаторы тока для разделения цепей учета и измерения, разъем 0,4 кВ с автоматическим выключателем для подключения внешних устройств.

Подстанция с двумя трансформаторами комплектуется устройством автоматического ввода резерва (АВР).

Панель с аппаратурой автоматического ввода резерва предназначена:

— Для отключения в автоматическом режиме выключателя ввода при пропадании на нем питания с регулируемой (1…30 сек) выдержкой времени;

— Включения секционного выключателя после отключения выключателя ввода;

— Автоматического восстановления нормального состояния схемы после появления напряжения на поврежденном вводе с регулируемой выдержкой времени.

Нормальное состояние схемы: включены в работу два ввода, секционный выключатель отключен. Включением блок-контактов автоматических выключателей вводов в схему управления секционного выключателя достигается невозможность включения последнего при двух включенных выключателях вводов, как в ручном, так и в автоматическом режимах.

Двухтрансформаторные проходные подстанции изготавливаются одно- и двухлучевыми, размер длины подстанции может меняться от пяти до одиннадцати метров. В РУНН подстанции предусмотрен небольшой коридор обслуживания, РУНН может комплектоваться ЩО в зависимости от комплектации и применяемого оборудования. Изготавливаются с воздушным и с кабельным вводом-выводом или смешенным.

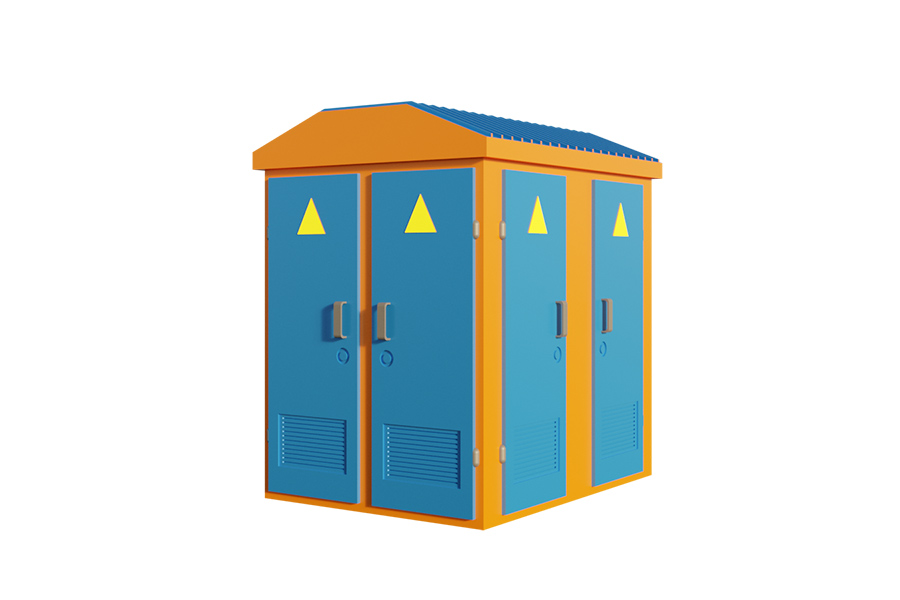

Габаритные размеры подстанций КТП

Габаритные размеры подстанций 2КТП

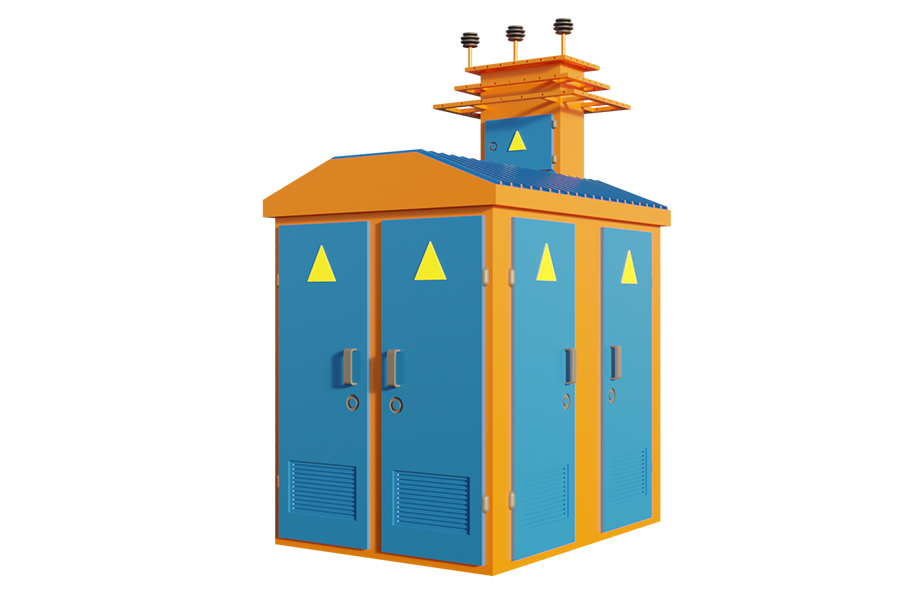

Тупиковые с воздушным вводом КТПН-ТВ

Комплектные трансформаторные подстанции наружные стационарного исполнения предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинального напряжения 6 (10) / 0,4 кВ, в условиях умеренного (У) и умеренного холодного (УХЛ) климата.

Конструкцией КТПН предусмотрены требования к удобству обслуживания РУНН. Двери КСО имеют окна для визуального наблюдения за состоянием оборудования без отключения напряжения с главных цепей КТПН. Трансформаторы устанавливаются так, чтобы выполнялись требования безопасного наблюдения за уровнем трансформаторного масла в баке. Конструкция КТПН в части механической прочности обеспечивает нормальные условия работы и транспортирования без каких–либо остаточных деформаций или повреждений, препятствующих нормальной работе КТПН.

Оборудование РУНН выдерживает установленное соответствующими стандартами на коммутационные аппараты число включений – отключений. Конструкция КТПН обеспечивает нормальное функционирование приборов измерения и учета, управления и сигнализации при работе встроенных аппаратов.

Конструкция КТПН обеспечивает возможность замены силового трансформатора без демонтажа РУНН. Разборные соединения сборочных единиц и все болтовые соединения КТПН снабжены устройствами, препятствующими самоотвинчиванию. КТПН поставляются в полностью собранном виде или транспортными блоками, подготовленными для сборки на месте монтажа без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений. КТПН и отдельные шкафы или транспортные блоки имеют приспособления для подъема и перемещения. Схемы строповки блоков КТПН приведены на фасаде здания.

Наружные двери КТПН поворачиваются на шарнирах на угол не менее 95°, и имеют замки (по согласованию) и ручки. Одна из створок наружных ворот КТПН может дополнительно закрываться затворами от несанкционированного доступа внутрь. Замки дверей РУНН запираются ключами с разными секретами. Наружные двери подстанции имеют фиксацию в крайних положениях.

В РУНН КТПН УХЛ1 предусмотрен подогрев воздуха (с помощью нагревательных элементов) для обеспечения условий работы установленной аппаратуры в соответствии с требованиями стандартов и технических условий на эту аппаратуру. Включение и отключение нагревательных устройств производится автоматически и вручную.

С целью защиты от поражения электрическим током, уравнивания потенциалов, защиты от опасных воздействий молнии в здании монтируется заземляющее устройство (ЗУ), состоящее из внутреннего контура заземления. Для подключения к внешнему контуру заземления предусмотрены не менее двух выпусков полосы внутреннего контура заземления по углам здания.

Антикоррозийная защита стальных конструкций выполняется грунт-эмалью или по согласованию другим видом эмали и цветом. Перед нанесением краски на стальную поверхность выполняется сначала ее общая очистка от грязи, пыли, масла, затем обезжиривание и отчистка, затем грунтование и покрытие эмалью. Также на подстанцию наносится возможный логотип заказчика или другие виды логотипов, рисунков, полос по согласованию.

Конструкция КТПН обеспечивает установку на ровной площадке (фундаменте) с помощью болтов или приварки к закладным деталям.
