Преимущества Блочных комплектных трансформаторных подстанций в бетонной оболочке:

• Полная заводская готовность;
• Быстрый монтаж и ввод в эксплуатацию;
• Компактность и совместимость с городской архитектурой;
• Упрощение процедуры землеотвода;
• Возможность расширения однотрансформаторной подстанции (БКТПБ) до двухтрансформаторной (2БКТПБ) и более путем добавления дополнительных модулей;
• Срок службы оборудования составляет не менее 25 лет

Конструкция:

1. Распределительные устройства (РУ-ВН и РУ-НН).

БКТП выполняются с применением распределительных устройств различного конструктивного исполнения (стойки, панели, шкафы) с коммутационными и защитными аппаратами различных типов (выключателями нагрузки, плавкими предохранителями, автоматическими выключателями) и разных производителей.

2. Силовой трансформатор.

БКТП типового исполнения комплектуются силовыми трансформаторами (25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500) типа ТМ (трехфазный масляный с естественной циркуляцией масла и воздуха), ТМГ (трехфазный масляный с естественной циркуляцией масла и воздуха, герметичный), ТМЗ (трехфазный масляный с естественной циркуляцией масла и воздуха, герметичный, с защитной азотной подушкой), ТМФ (трехфазный масляный с естественной циркуляцией масла и воздуха, с фланцевым исполнением вводов), ТМГФ (трехфазный масляный с естественной циркуляцией масла и воздуха, герметичный, с фланцевым исполнением вводов).

По желанию заказчика также могут применяться трансформаторы с литой изоляцией различных типов и производителей.

3. Система автоматического включения резерва (АВР).

Для обеспечения требуемой степени надежности электроснабжения потребителей выпускаемые заводом КТП могут оснащаться устройствами автоматического включения резервного питания.

АВР в КТП типовых вариантов может осуществляться на стороне ВН (АВР-ВН) или на стороне НН (АВР-НН). В обоих вариантах схема АВР работает в следующих аварийных ситуациях:

• нарушение последовательности чередования фаз;
• исчезновение напряжения на одной, двух или трех фазах (снижение ниже допустимого уровня (0,7*Uном) на любой из фаз или на всех трех).

Схема с АВР-ВН реализуется оснащением приводов коммутационных аппаратов РУ-ВН мотор-редукторами и контактами сигнализации положения аппаратов. Управление переключением осуществляет шкаф автоматики, который контролирует наличие напряжения на стороне НН.

Схема с АВР-НН реализуется либо на контакторах, либо на автоматических выключателях с моторным приводом. Устройство АВР-НН представляет собой комплект из двух одинаковых панелей (шкафов), каждый из которых устанавливается в помещении соответствующей секции (луча схемы) КТП. АВР-НН может быть встроен в РУ-НН, когда в качестве вводных и секционного аппаратов используются автоматические выключатели.

4. Устройства компенсации реактивной мощности (УКРМ).

В зависимости от расчетных параметров режима работы распределительной сети низкого напряжения, КТП могут оснащаться устройствами компенсации реактивной мощности.

УКРМ может быть как заданного проектом типа, так и выбрана по расчетным параметрам (мощность, число ступеней регулирования). Конструктивно УКРМ может быть выполнено в виде отдельного устройства или быть встроенным в РУ-НН.

При наличии в составе подстанции УКРМ, компоновка оборудования КТП может отличаться от стандартной и разрабатывается индивидуально.

5. Система собственных нужд (освещение, отопление, обогрев оборудования).

Система собственных нужд (СН) обеспечивает питание освещения и отопления помещений, систем вентиляции, принудительного теплоотвода (при наличии), обогрев оборудования. Схема собственных нужд обеспечивает ручное или автоматическое резервирование питания при наличии двух источников (в двухтрансформаторных КТП). При разной балансовой принадлежности помещений (энергоснабжающей компании и абонента) схема позволяет осуществлять независимое включение питания ее частей.

Система освещения подстанций включает в себя оборудование для рабочего и аварийного освещения (светильники, аккумуляторные батареи, устройства автоматики) блока, а также оборудование для освещения приямка (в типовом варианте – розетки для подключения переносного светильника).

Отопление блоков КТП осуществляется за счет тепла, выделяемого силовым трансформатором. Для северного исполнения (или по требованию заказчика) в помещении РУ-НН и РУ-ВН устанавливаются электрические обогреватели с устройством управления (регулятор с датчиком температуры воздуха). Антиконденсатный обогрев оборудования (отсеков РЗиА РУ-ВН, мотор-редукторов приводов коммутационных аппаратов) предусматривается вне зависимости от регионального исполнения КТП.

6. Измерения и учет электроэнергии.

Измерение электрических величин (тока и напряжения) в КТП серийных исполнений осуществляется на стороне низкого напряжения, на вводе в РУ-НН. Измерительные приборы располагаются в шкафу питания собственных нужд (ЯСН или ШПСН). Также возможно размещение измерительных приборов в РУ-НН. По желанию заказчика могут применяться измерительные приборы различных типов.

Учет электроэнергии также осуществляется на стороне низкого напряжения. По необходимости учет э/э может быть выполнен как на вводе, так и на отходящих линиях РУ-НН. Кроме того, РУ-НН может быть изготовлено с подготовкой под учет электроэнергии на отходящих линиях (с проводкой для цепей учета, но без установки трансформаторов тока).

7. Системы сигнализации.

По требованию заказчика КТП может оснащаться системами охранной и пожарной сигнализации. Они выполняются по типовым проектам и включают в себя полный набор оборудования (датчики, аппаратуру управления и средства оповещения).

8. Система телемеханики.

Оборудование КТП может быть выполнено с подготовкой к оснащению системой телемеханики. Для осуществления телеизмерений, телесигнализации и телеуправления в этом случае оборудование КТП типового исполнения комплектуется дополнительными опциями:

• контактами сигнализации положения коммутационных аппаратов РУ-ВН и РУ-НН;
• контактами сигнализации положения коммутационных аппаратов системы СН;
• мотор-редукторами и расцепителями для дистанционного управления аппаратами;
• датчиками электрических величин (трансформаторы тока и напряжения).

Кроме того, системы пожарной и охранной сигнализации выполняются с возможностью передачи сигналов в систему телемеханики.

По желанию заказчика перечень сигналов, передаваемых в систему телемеханики, и функций дистанционного управления оборудованием может быть расширен в соответствии с предоставленным проектом.

Система телемеханики может поставляться как комплектно с КТП, так и приобретаться отдельно и монтироваться заказчиком самостоятельно на объекте.

Габаритные размеры трансформаторов ТМ

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Установочные размеры (мм)	Вес масла (кг)	Полный вес (кг)	ПБВ
ТМ 25	1090	480	1120	450х400	135	387	±2 × 2,5%
ТМ 40	1090	480	1180	450х400	138	422	±2 × 2,5%
ТМ 63	1200	530	1210	550х470	140	485	±2 × 2,5%
ТМ 100	1320	573	1290	550х470	210	715	±2 × 2,5%
ТМ 160	1320	680	1545	550х470	260	870	±2 × 2,5%
ТМ 250	1400	680	1714	550х470	340	1100	±2 × 2,5%
ТМ 400	1500	720	1800	550х500	720	1420	±2 × 2,5%
ТМ 630	1600	860	1800	550х500	860	1980	±2 × 2,5%
ТМ 1000	1910	110	1900	800х800	960	3300	±2 × 2,5%
ТМ 1250	1950	1150	1900	800х800	1100	3500	±2 × 2,5%
ТМ 1600	2100	1300	1980	850х850	1100	4700	±2 × 2,5%
ТМ 2500	2400	1590	2300	1000х1000	1300	5600	±2 × 2,5%



Габаритные размеры трансформаторов ТМГ

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Установочные размеры (мм)	Вес масла (кг)	Полный вес (кг)	ПБВ
ТМГ 25	995	405	740	400х350	80	260	±2 × 2,5%
ТМГ 40	995	405	740	400х350	90	350	±2 × 2,5%
ТМГ 63	1000	450	875	400х350	100	410	±2 × 2,5%
ТМГ 100	1000	730	900	550х550	15	530	±2 × 2,5%
ТМГ 160	1100	750	950	550х550	230	830	±2 × 2,5%
ТМГ 250	1230	950	950	550х550	255	970	±2 × 2,5%
ТМГ 400	1340	950	1300	660х660	385	1400	±2 × 2,5%
ТМГ 630	1800	1000	1460	660х660	570	2100	±2 × 2,5%
ТМГ 1000	1900	1100	1650	820х820	980	3200	±2 × 2,5%
ТМГ 1250	1980	1100	1720	820х820	1100	3500	±2 × 2,5%
ТМГ 1600	2100	1300	1890	1000х1000 1	1300	4700	±2 × 2,5%
ТМГ 2500	2300	1500	2050	1000х1000 1	1550	5400	±2 × 2,5%



Габаритные размеры трансформаторов ТМЗ

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Установочные размеры (мм)	Вес масла (кг)	Полный вес (кг)	ПБВ
ТМЗ 250	1300	950	1400	500х500	260	1020	±2 × 2,5%
ТМЗ 400	1340	950	1400	500х500	390	1440	±2 × 2,5%
ТМЗ 630	1820	1000	1600	550х550	570	1980	±2 × 2,5%
ТМЗ 1000	2080	1100	1670	800х800	980	3240	±2 × 2,5%
ТМЗ 1250	2150	1200	1800	1000х1000	1100	3460	±2 × 2,5%
ТМЗ 1600	2160	1250	2050	1000х1000	1300	4680	±2 × 2,5%
ТМЗ 2500	2270	1280	2530	1000х1000	1500	5490	±2 × 2,5%



Габаритные размеры трансформаторов ТМФ

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Установочные размеры (мм)	Вес масла (кг)	Полный вес (кг)	ПБВ
ТМФ 250	1400	680	1714	560х560	340	1100	±2 × 2,5%
ТМФ 400	1500	720	1800	560х560	720	1400	±2 × 2,5%
ТМФ 630	1600	860	1800	850х850	790	1980	±2 × 2,5%
ТМФ 1000	1910	1100	1900	874х874	860	3300	±2 × 2,5%
ТМФ 1250	1950	1150	1900	874х874	930	3560	±2 × 2,5%
ТМФ 1600	2100	1300	1980	1070х1070	980	4690	±2 × 2,5%
ТМФ 2500	2400	1590	2300	1124х1124	1800	5700	±2 × 2,5%



Габаритные размеры трансформаторов ТМГФ

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Установочные размеры (мм)	Вес масла (кг)	Полный вес (кг)	ПБВ
ТМГФ 250	1300	950	1400	500х500	260	1020	±2 × 2,5%
ТМГФ 400	1340	950	1400	500х500	390	1440	±2 × 2,5%
ТМГФ 630	1820	1000	1600	550х550	570	1980	±2 × 2,5%
ТМГФ 1000	2080	1100	1670	800х800	920	3240	±2 × 2,5%
ТМГФ 1250	2150	1200	1800	1000х1000	1000	3460	±2 × 2,5%
ТМГФ 1600	2160	1250	2050	1000х1000	1300	4630	±2 × 2,5%
ТМГФ 2500	2270	1380	2530	1000х1000	1500	5900	±2 × 2,5%



Габаритные размеры подстанций БКТП

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Вес (кг) Без транса
БКТП 25	1800	1600	2400	700
БКТП 40	1800	1600	2400	800
БКТП 63	1800	1600	2400	800
БКТП 100	1800	1600	2400	900
БКТП 160	1800	1600	2400	1000
БКТП 250	1900	1700	2400	1100
БКТП 400	2600	2000	2450	1500
БКТП 630	3000	2200	2450	1800
БКТП 1000	3500	2400	2450	2500
БКТП 1250	3500	2400	2450	2500
БКТП 1600	4000	2400	2450	2800
БКТП 2500	4500	2400	2450	3000

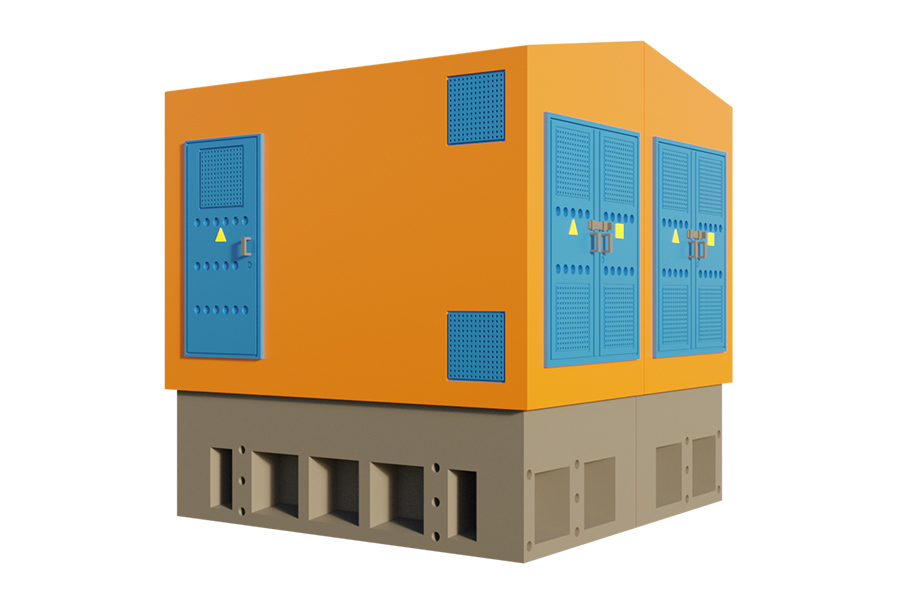

Габаритные размеры подстанций 2БКТП

Модель	Длина (мм)	Глубина (мм)	Высота (мм)	Вес (кг) Без транса
2 БКТП 25	2800	3500	2450	1500
2 БКТП 40	2800	3500	2450	1500
2 БКТП 63	2800	3500	2450	1500
2 БКТП 100	3000	3500	2450	1700
2 БКТП 160	3000	3500	2450	1900
2 БКТП 250	3000	3500	2450	1900
2 БКТП 400	4000	4500	2450	2500
2 БКТП 630	4500	5600	2450	3000
2 БКТП 1000	4800	5600	2450	3500
2 БКТП 1250	4800	5600	2450	3600
2 БКТП 1600	7200	5800	2450	4500
2 БКТП 2500	7200	6000	2450	5500
